texTILES híbridos
Buscando nuevas sinergias
Los texTILES Híbridos arquitectónicos nacen de lo mejor de dos mundos: los muros cortina y las mallas metálicas. La génesis del sistema se basa en la unión de sólo dos componentes; a) finísimos montantes de acero, con b) conectores horizontales, casi invisibles donde se fijan las piezas de acabado. Esta innovación patentada crea una solución híbrida, en la que todo tipo de materiales (Cerámica, Madera, Acero, HPL, Vidrios, Pétreos, Curtidos) se pueden integrar fuerte y fácilmente de maneras muy creativas, a la vez que prácticas, porque son registrables.
Además, se trata de un sistema totalmente diseñado y fabricado de forma digital, lo que garantiza unos resultados similares a los de una impresora 3D.
Componentes Inteligentes
Diseñe infinidad de nuevos modelos de texTILES híbridos Denvelops
El sistema Denvelops® está diseñado con sólo tres componentes; «Lines», «Connectores» y Piezas de acabado.
Todos ellos desarrollados según las siguientes premisas:
- Componentes fácilmente optimizables para crear proyectos eficientes y ecológicos.
- Máxima libertad para crear proyectos diferentes.
- Componentes de pequeño tamaño; económicos y fácilmente industrializables.
- Fabricación off-site; simples y fáciles de instalar, mantener y reciclar.
Estas ventajas permiten que Denvelops® pueda asumir los grandes retos que la vanguardia de la construcción y sus
diseñadores demandan actualmente.
Y también, que con pequeños cambios se puedan generar tantas categorías de texTILES híbridos cómo tipos de materiales existen. Descubra algunas de ellas en la sección MODELOS, son muy interesantes.

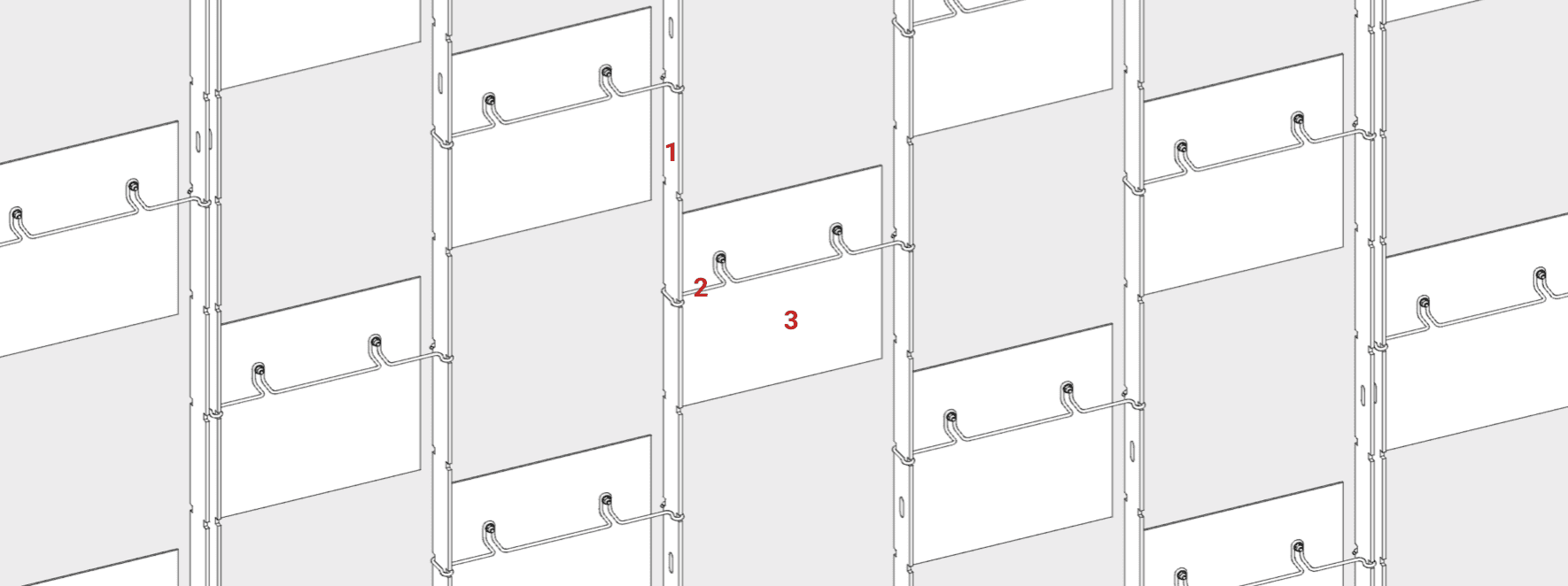

A) Componentes de los texTILES hibridos
La base del sistema está compuesta por una corta lista de componentes:
1. Lines
Pletinas verticales donde se fijan los “Conectores”.
2. Conectores
Realizado con acero de alta resistencia, conectan las “Lines” y -opcionalmente- generan puntos de soporte para fijar las piezas.
3. Piezas
Plaquetas, ladrillos o cualquier pieza que se pueda fijar a un “Conector” y actuar como elemento de relleno y acabado, estético y/o funcional.
B) Tipos de Piezas, Conectores y Lines
Las Piezas, los Conectores y las Lines son los elementos que conforman el aspecto final del sistema:
- Si se requiere un diseño inspirado en las mallas metálicas, sólo se usarán Lines y Conectores, que, por primera vez, también podrían tener formas para dar volumen a las superficies creadas.
- Si se requiere un diseño inspirado en revestimientos de piezas de pequeño y mediano formato, será necesario añadir piezas de relleno fijadas a los Conectores o las a la Lines.
PIEZAS
Forma: Modificando el diseño de los Conectores se puede fijar cualquier tipo de forma de pieza en el sistema..
Material: Ceramico, madera, acero inoxidable, aluminio lacado, curtidos, HPL, composites, etc.
Dimensiones: Normalmente a un conector no se unen piezas de un tamaño mayor a 350 x 350 mm. Aunque piezas de mayor tamaño también se puede insertar fijándolas a dos o más conectores a la vez.
LINES
Forma: Sin restricciones. Pueden ser rectas o curvadas (en su totalidad o por tramos).
Material: De acero inoxidable, Hpl, aluminio anodizado o pintado, policarbonatos, composites.
Dimensiones: Normalmente de sección rectangular de 30.3 a 50.3 mm y una longitud de 3.000mm.
CONECTORES
Forma: De forma recta y/o curva, ya sea para fijar piezas o para que sea un acabado estético en sí mismo.
Material: De acero inoxidable ASI316. Opcionalmente se pueden pintar o envainar con elementos que el aporten visibilidad.
Dimensiones: Hasta 400 mm de longitud (ancho máximo modulación entre Lines)
C) SUPERFÍCIES
Superficie plana:
Viables.
Superficie de una curvatura:
Viables ya sea mediante el uso de Conectores o Lines curvadas.
Superficies de doble curvatura:
Optimizadas para pequeñas áreas de diámetro < 2 m. y para grandes áreas mediante el uso de software específico.

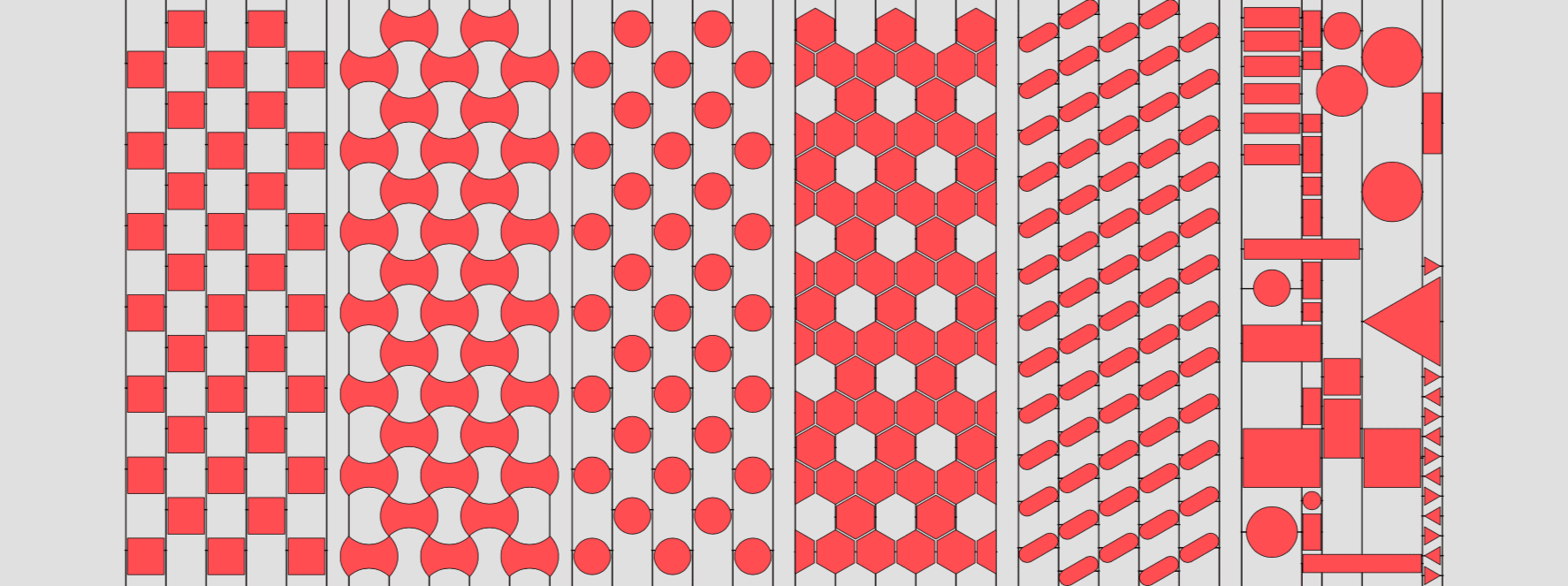

D) TIPOS DE DISEÑOS DE PATRONES
Con Denvelops diseñar un proyecto pieza a pieza es posible, porque todo se ensambla de forma seriada y por separado.
De la elección y combinación de las Lines, los Conectores y las Piezas, dependerá el aspecto final de cada proyecto:
- La posición de los Conectores y las Piezas respecto las Lines es libre, pudiéndose ajustar su orientación, rotación, profundidad.
- Se pueden mezclar libremente diferentes Lines, Conectores o Piezas en un mismo proyecto.
- Se pueden hacer diseños con anchos y o altos de columnas y filas moduladas de forma regular o aleatoria.
E) Funciones Denvelops®
Ya sea ajustando la forma de fijar las piezas, o desarrollando piezas funcionales, con Denvelops se pueden crear superficies con funciones adicionales mediante la adecuada incorporación de la tecnología específica para cada caso.
Las funcionalidades se aplican mediante plaquetas específicas, lo que permite respetar la filosofía del sistema, y mezclar funciones fácilmente en un mismo proyecto según sean las necesidades de cada caso.
Funciones disponibles:
- Fijación estática:
Fijación en la que la pieza no se mueve. Defina para cada pieza su orientación, rotación y profundidad. - Fijación Kinética:
Fijación en la que la pieza se mueve con el viento. Defina para cada pieza su orientación, rotación y profundidad. - Fachada ventilada:
Piezas estáticas colocadas verticalmente, ya sea con junta abierta o solapada. En este tipo de soluciones es posible añadir al revestimiento aislamientos térmicos o acústicos para mejorar la eficiencia energética en las prestaciones de servicio. - Sunscreen:
Piezas estáticas colocadas según una orientación y densidad determinada para generar las mejoras sombras sobre el soporte acorde con las orientaciones solares según cada plano de fachada. - Retail furniture:
Explore los límites de ensamblaje y diseño del sistema para realizar superficies donde exponer productos en el sector retail o desarrollar mobiliarios singulares.
Próximamente
Teniendo en cuenta que todos los componentes del sistema se pueden fabricar con tecnología paramétrica de tipo CNC, existe en Denvelops una excelente oportunidad para añadir funcionalidades al sistema. Las siguientes tecnologías serán incorporadas al Sistema (algunas de ellas ya están casi disponibles).
Lumínicas / fotovoltaicas / Active Shadings / Aislamientos térmicos y acústicos.
Para ello, actualmente Denvelops está desarrollando una solución industrializada que permita su uso de forma estándar y generalizada.
¿Tiene un Proyecto innovador? Consulte con la oficina técnica y sea el primero en aprovechar todas las ventajas de los sistemas funcionales Denvelops.
